EE805

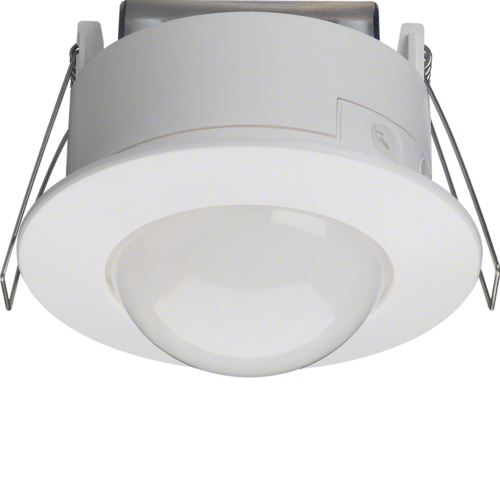

Bewegungsmelder 360° Einbau mit potentialfreiem Schließerkontakt
EE805
; "EE805 Bewegungsmelder 360° Einbau mit potentialfreiem Schließerkontakt")
; "RELAISSCHALTER-MIT-PIR-BEWEGUNGSMELDER__WIRING-SYMBOL")
; "ELEKTRONISCHER-TRAFO__APP-SYMBOL")
; "ENERGIESPARLAMPE__APP-SYMBOL")
; "GLUEHLAMPE__APP-SYMBOL")
; "HV-HALOGENLAMPE__APP-SYMBOL")
; "KONVENTIONELLER-TRAFO__APP-SYMBOL")
; "LEUCHTSTOFFLAMPE__APP-SYMBOL"){kind=small}
; "NV-HALOGENLAMPE__APP-SYMBOL")
; "IP21__PROTECTION-SYMBOL")
| Best-Nr.: | EE805 |
| EAN-Nr.: | 3250612258055 |
| E-Nummer: |
Bestellhinweis:
Das Produkt ist leider nicht mehr lieferbar.
Um eine alternative Lösungsmöglichkeit zu finden, wenden Sie sich bitte an unsere technische Anwendungsberatung.
Das Produkt ist leider nicht mehr lieferbar.
Um eine alternative Lösungsmöglichkeit zu finden, wenden Sie sich bitte an unsere technische Anwendungsberatung.
Technische Merkmale |
Alle schliessen
Alle anzeigen
|
| Bemessungsbetriebsspannung Ue: | 230 V |
| Frequenz: | 50 Hz |
| Betriebsspannung: | 230 V~ +10%/-15% |
| Schaltstrom (ohmsch): | max. 10 A |
| Leuchtleistung Halogen 230 V: | 0 / 1000 W |
| Max. Leuchtstofflampenlast: | 1000 VA |
| Leistungsaufnahme (Standby): | 1,2 W |
| Schaltleistung Glühlampen: | 0 / 1000 W |
| Maximalleistung pro Ausgang bei Niedervolt-Halogenlampen mit konv. Trafo: | 500 W |
| Versorgungsspannung: | 230 V +10% / -15% |
| Erfassungswinkel: | 360 ° |
| Erfassungsfeld Ø, am Fußboden: | ≈ 6 m |
| Erfassungsfeld Durchmesser auf Fußboden: | 6 m |
| Farbe: | weiß |
| Abmessungen (Ø x H): | 100 x 50 mm |
| Breite installiertes Produkt: | 19 mm |
| Einbauöffnung Ø: | 75 mm |
| Empfohlene Montagehöhe: | 2,5…3,5 m |
| Einbau-Wandstärke: | 5…20 mm |
| Ansprechhelligkeit, einstellbar: | ≈ 5…1000 lx |
| Helligkeitsmeßbereich: | 5 / 1000 Lux |
| Leuchtstofflampen mit EVG: | 8 x 58 W |
| Energiesparlampen: | 10 x 20 W |
| Leuchtstofflampen unkompensiert: | 1000 W |
| 12 V Halogenlampen: | 500 VA |
| 230 V Glüh- und Halogenlampen: | 1000 W |
| Max. Montagehoehe: | 4 m |
| Montageart: | Unterputz |
| Montageart: | für Deckenmontage, mit Federbügeln für Deckeneinbau |
| Leiterquerschnitt: | 1…2,5 mm² |
| Kontaktart: | 1Ö |
| |
| Ansprechempfindlichkeit einstellbar: | nein |
| Nachlaufzeit, einstellbar: | 5 s…15 min |
| |
|
|
| Schutzklasse: | Schutzklasse II |
| Betriebstemperatur: | 0…45 °C |
| Lager-/Transporttemperatur: | -20…60 °C |
| |
| |
| Gewerk / Anwendung: | Bewegungsmelder |
| Haupt-Designlinie: | Bewegungsmelder |
*Irrtümer und technische Änderungen vorbehalten
